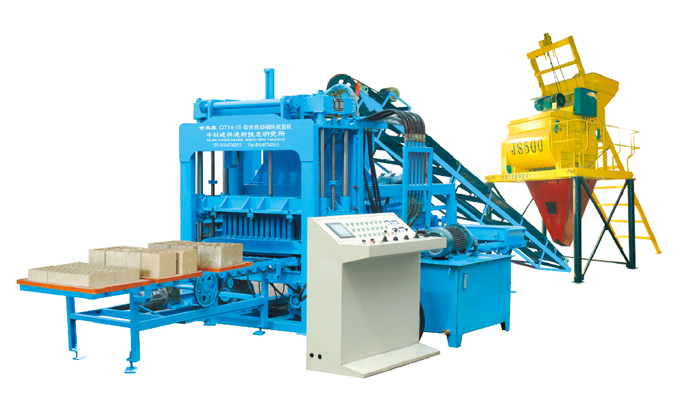

QTY4-15型液壓全自動磚機
  • 產品特點
  • 技術參數
  • 設備配套
  • 生產方案
  • 客戶案例

QTY4-15型液壓全自動磚機


設備優點:


★ 電氣系統采用國際品牌-西門子顯示屏及可編程控制器PLC,可全自動、半自動、手動運行。全自動循環運行,配備數據輸

入輸出裝置,控制系統包括安全邏輯控制及故障診斷系統,遠程監控系統。

★ 進口的液壓主件及密封件,液壓元件采用高動態性能比例閥,可根據不同的工作要求調節油量和壓力,以精確控制關鍵部

件的動作。

★ 選用耐高溫電機,電機能在130攝氏度下長期安全地使用,極限溫度高達180攝氏度。

★ 機體采用高精度、高強度鑄件及特殊焊接技術和材料制造,剛性好、耐振、壽命長。

★ 該機采用臺面振動加壓成型,采用往復導向喂料裝置,成型周期短、生產效率高。

★擺臂式送板機,運用曲柄連桿機構,將曲柄的圓周運動轉換成行走架的直線往復運動,保證托板啟停時平穩,無沖擊。出

磚平穩。

★主機的4根導柱為活動的,脫模同步性、設備穩定性更好。下滑塊與導柱采用錐形脹緊套連接,拆裝方便。壓頭、模箱的上

下位置均設置絲桿限位裝置,定位精確,制品高度一致性好。

★ 采用、電、液一體化結合的技術,程序互鎖,安全可靠,使設備運轉的每一個循環過程一致。因而成型產品穩定性高,廢

品率低。

★ 一機多用,通過更換模具可生產不同規格多孔磚、標磚、空心砌塊,路緣石、路面磚及植草磚、護坡磚等制品。

★密實度高,制實心磚免托板


料車調節機構
調節前松開長槽上的兩個螺母,轉動升降螺桿,將料車工作臺板調節到規定高度后將螺母鎖緊即可。方便快捷,定位準確、可靠。

控制柜


PLC與觸摸屏選用德國西門子產品,人性化操作界面,先進的故障自動診斷系統

擺臂式送板機

運用曲柄連桿機構,將曲柄的圓周運動轉換為行走架的直線往復運動,保證托板啟停時平穩,無沖擊。出磚平穩。


原材料:我們的技術可廣泛應用于電廠鋼廠濕排灰、干排灰、混排灰、爐渣、自燃煤矸石、石粉、石硝(小石子)、沙子、陶粒、尾礦砂、火山灰(渣)、鋼渣、電石渣、水淬渣、風淬渣、重礦渣、冶煉渣、水渣、旱渣、硫酸渣、磷肥渣、堿渣、鋁廠紅泥、電石泥、電解銅渣、工業廢渣、廢陶瓷渣、廢磚粉、頁巖、建筑垃圾等各種原料生產免燒磚,空心磚,多孔水泥磚,彩色地磚,路沿石等。

QTY4-15型液壓全自動磚機QTY4-15型液壓全自動磚機QTY4-15型液壓全自動磚機

??

生產工藝流程:

QTY4-15型液壓全自動磚機

制造磚產品(部分):


QTY4-15型液壓全自動磚機

QTY4-15型液壓全自動磚機



QTY4—15型液壓全自動成型機簡易生產線技術參數:


成型周期

S

12-15

主機功率

Kw

27.15

整機重量

Kg

6500

激振頻率

次/分

5000

激振力量

KN

68

主機尺寸

mm

3000*2200*2900

拖板尺寸

mm

1020×550×20


常用生產磚型

磚型尺寸

成型塊數

空心砌塊

QTY4-15型液壓全自動磚機

390×190×190

4? ?

多孔磚

QTY4-15型液壓全自動磚機

240×115×90

14

標磚

QTY4-15型液壓全自動磚機

240×115×53

26-28

路面磚

QTY4-15型液壓全自動磚機

200×100×60

16


QTY4—15型液壓全自動成型機簡易生產線投資明細表:


生產線組成

數量(臺)

QTY4-15型成型機

1

JS500專用攪拌機(含料斗)

1

皮帶輸送機(含支架)

1

電腦控制臺

1

液壓站

1

送板機

1

布料機

1

出磚機

1

模具(隨主機帶)

1

隨機配件和工具

1


QTY4-15型液壓全自動磚機

QTY4-15型液壓全自動磚機

QTY4-15型液壓全自動磚機

QTY4-15型液壓全自動磚機


QTY4-15型液壓全自動磚機

QTY4-15型液壓全自動磚機

QTY4-15型液壓全自動磚機
